LX band antennas swr

Lite VNA відкалібровано на 4.5G-6G

крок сітки 200MHz

Band reference:

Band L 5362 5399 5436 5473 5510 5547 5584 5621
Band X 4990 5020 5050 5080 5110 5140 5170 5200

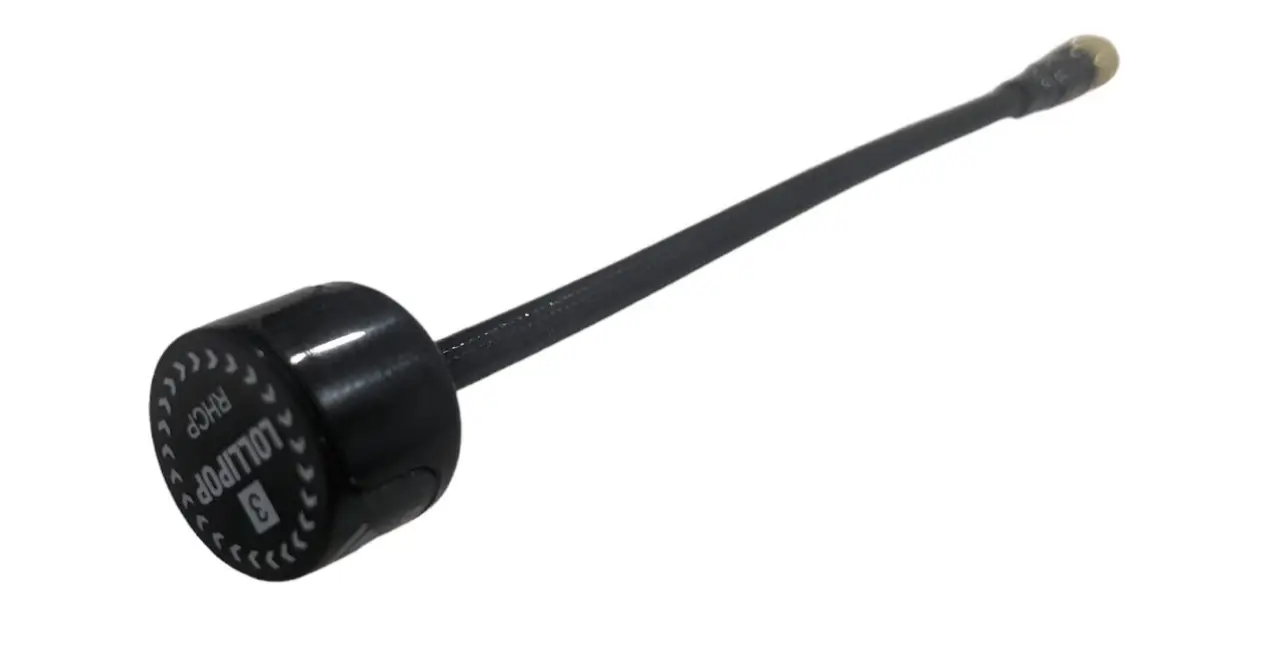

Noname 4.9G "lollipop" (not foxeer)

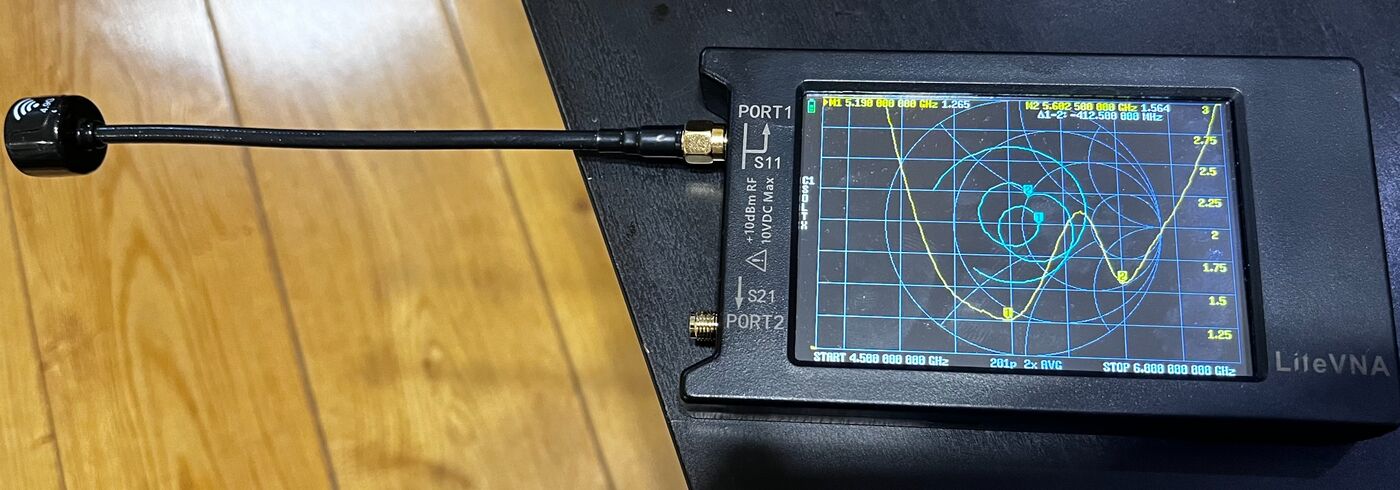

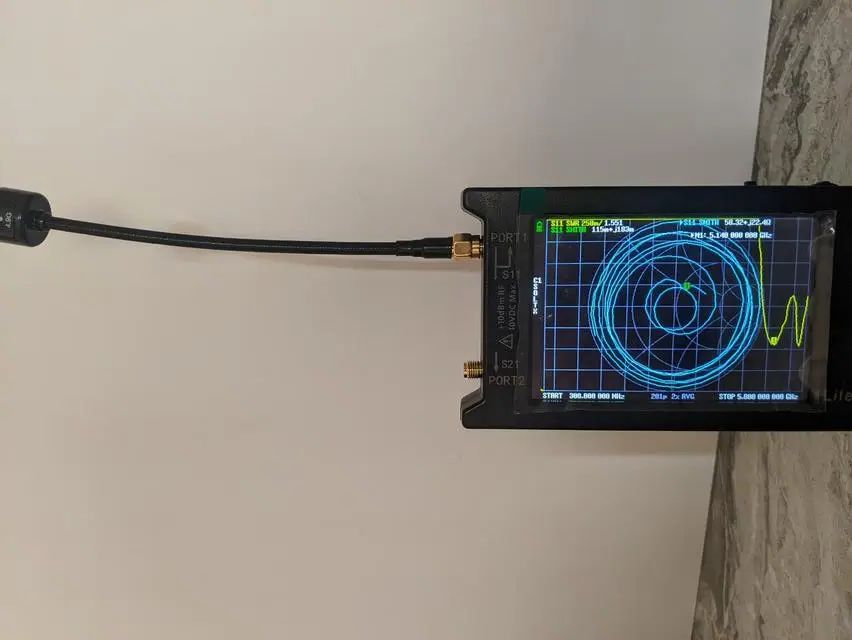

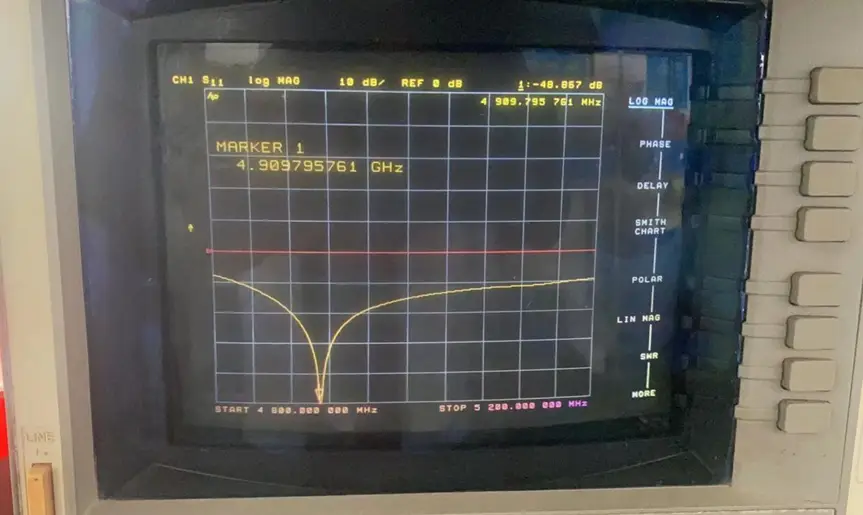

Vendor ref. pic.: Seller assurance: Seller exmpl: https://prom.ua/ua/p2179084113-antenna-49g-lollipop.html My QA: 5.1 GHz swr: 1.265 (band width swr < 1.5 ~300 MHz)5.6 GHz; swr: 1.564

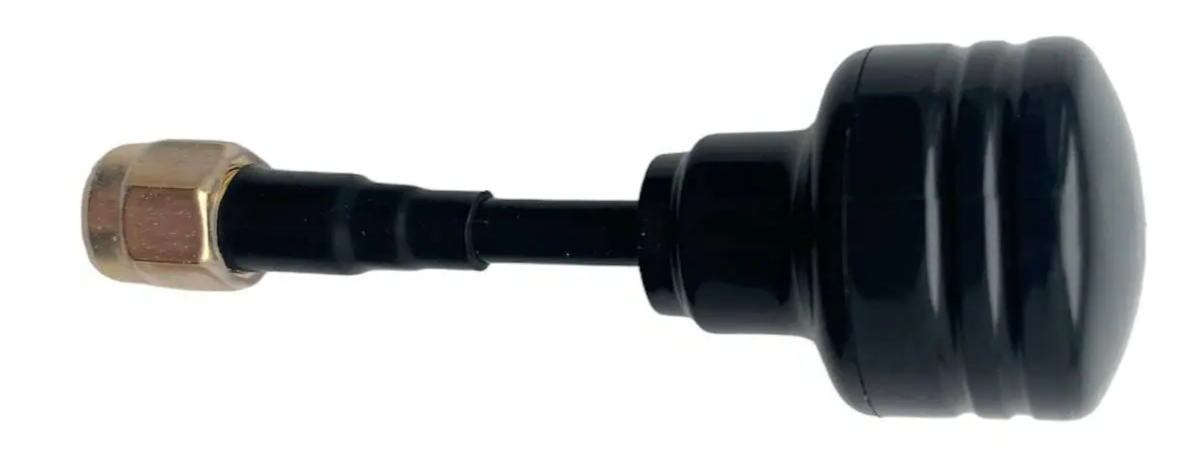

Noname ("коротун")

Vendor ref. pic:

QA: https://ggrant.com.ua/ua/p2033622354-vsenapravlennaya-fpv-antenna.html

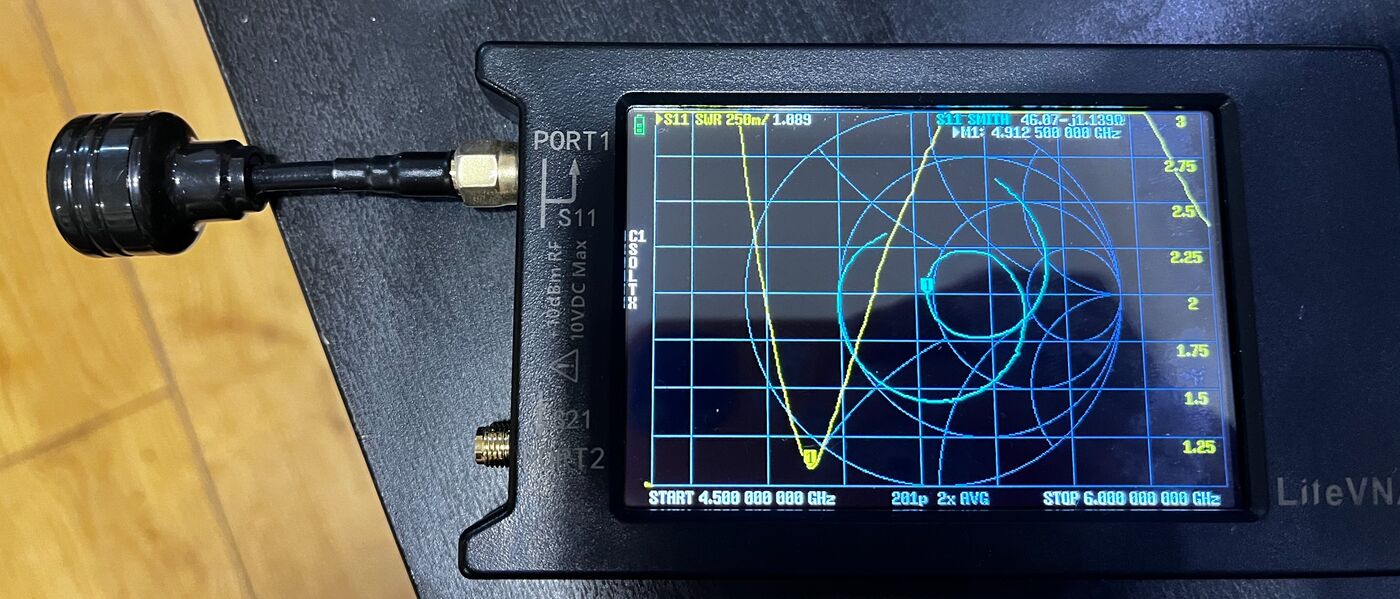

QA: 4.912 GHz swr:1.089 (band width swr<1.5: 150-200MHz)

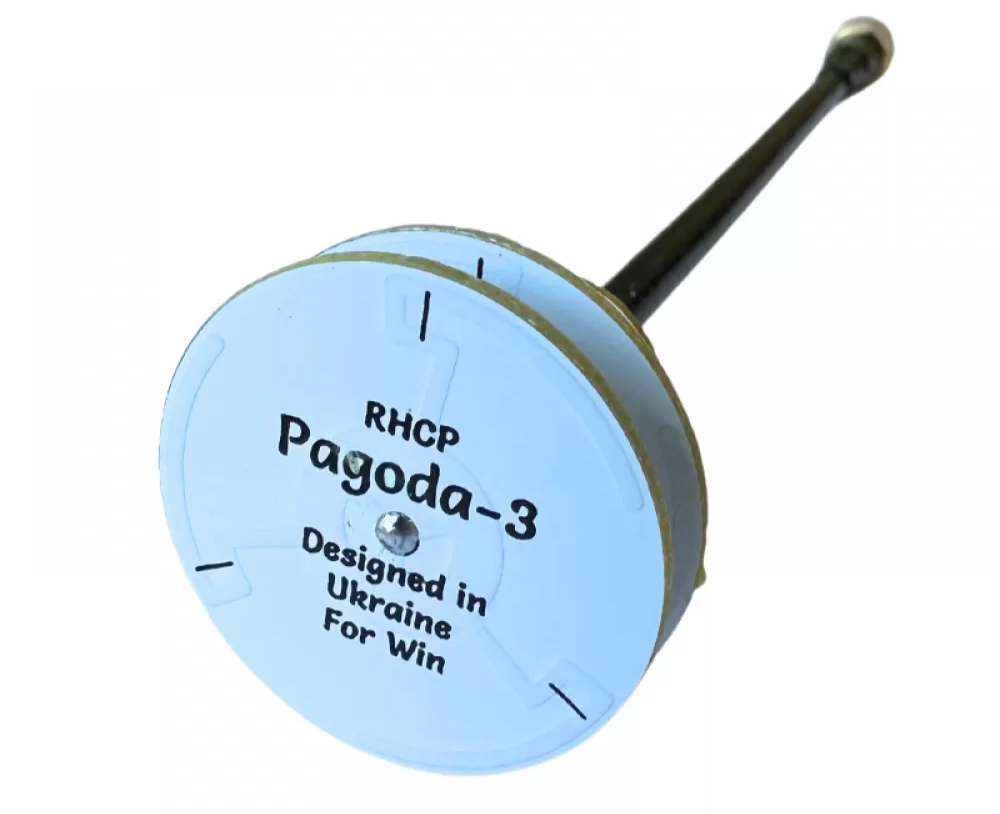

Alessandro Pagoda-3 4.9GHz RHCP 140мм SMA

Vendor reference picture: seller assurance: none https://escadrone.com.ua/komplektuyuchi-dlya-fpv-droniv/anteny-dlya-fpv-droniv/antena-alessandro-pagoda-3-49ghz-rhcp-140mm-sma

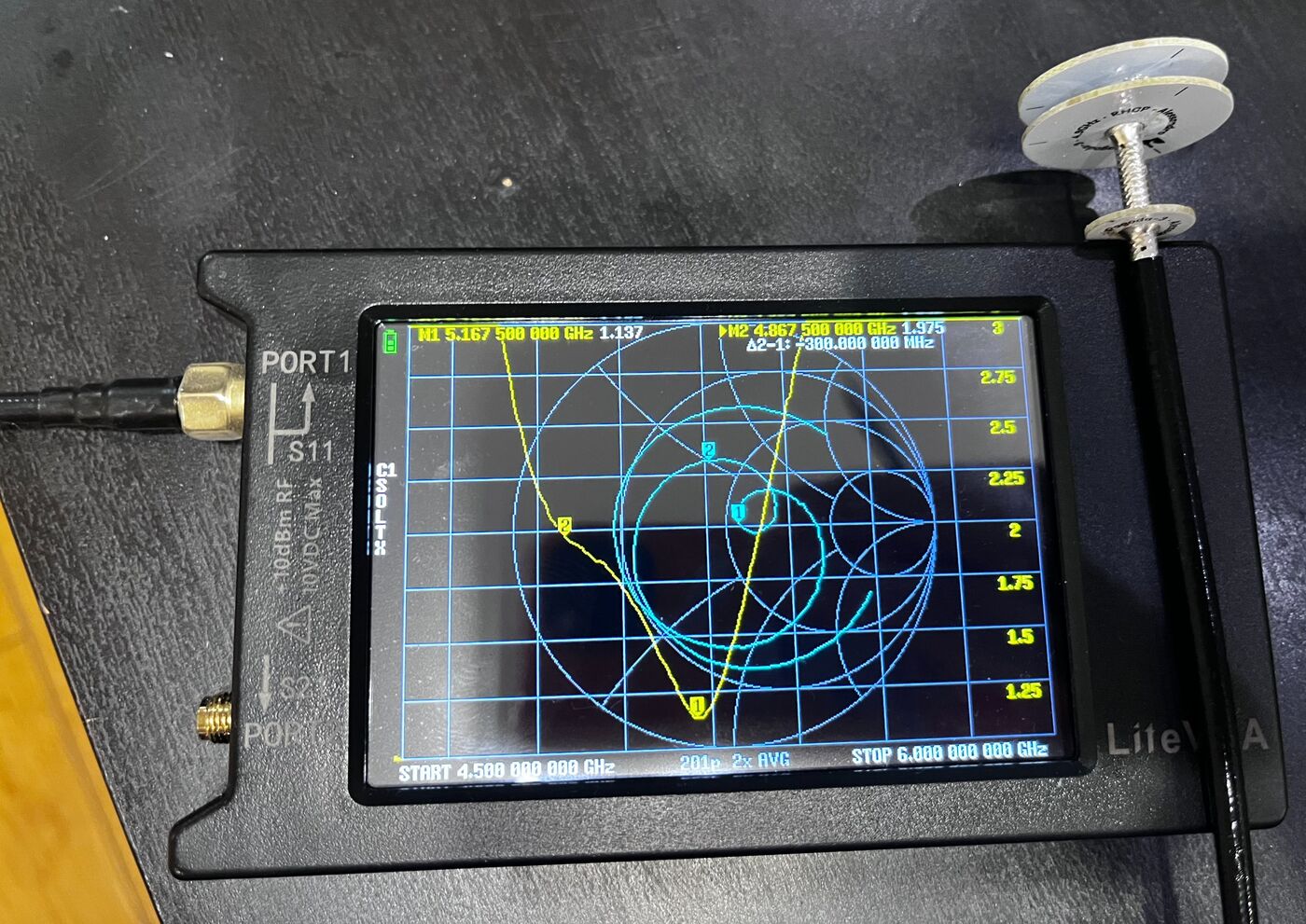

QA: 5.16 GHz swr: 1.137 (band width swr<1.5: ~200MHz)4.8 GHz; swr: 1.975

Skyzone Mushroom 5.0GHz 150mm SMA RHCP

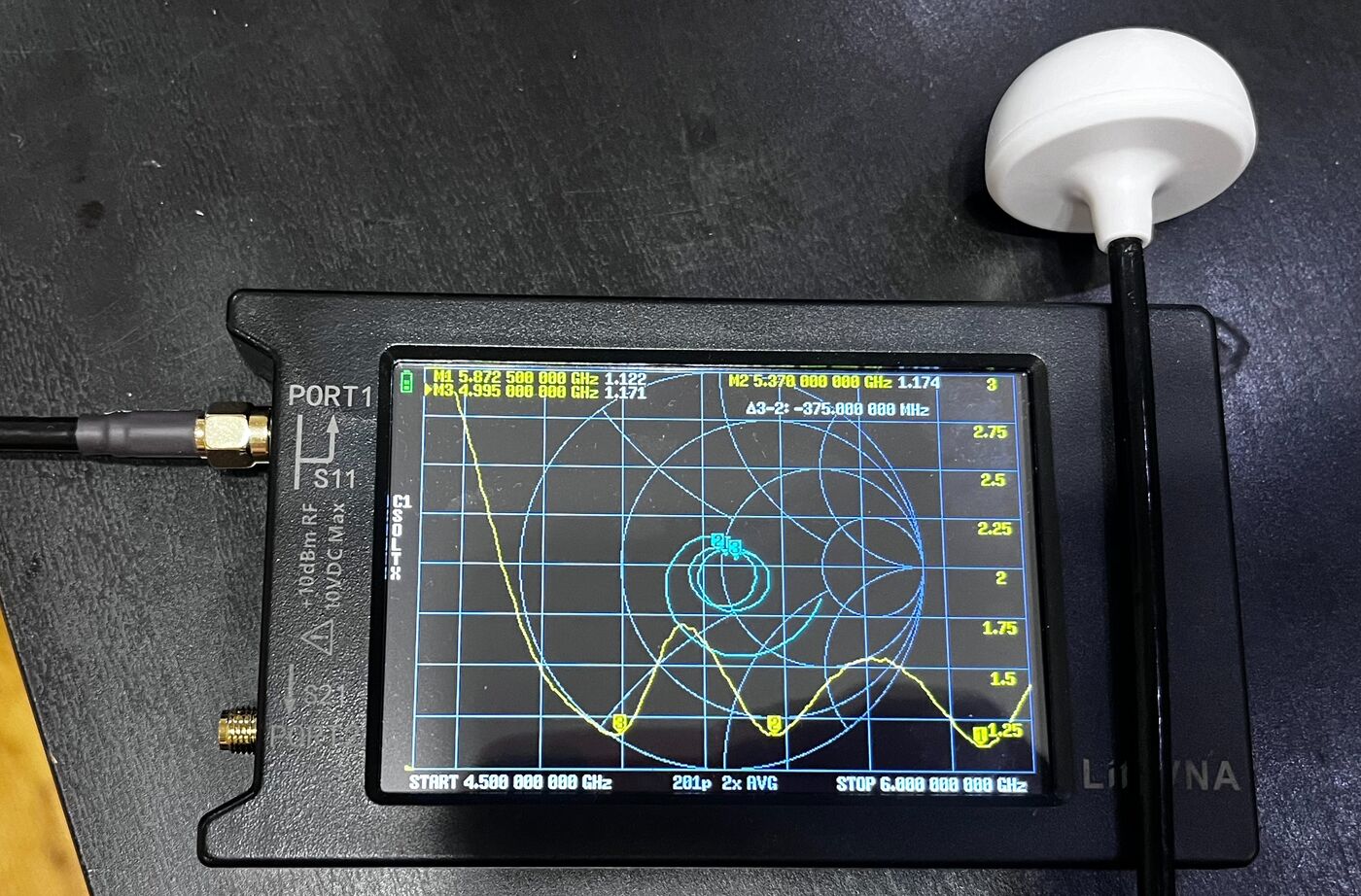

Vendor ref. picture: 4,9-5,4 ГГц seller exmpl: https://fixer.com.ua/aksessuary-dlya-kvadrokopterov/skyzone-mushroom-50ghz-160mm-sma-rhcp-at5g_1561433.html4.99 GHz swr: 1.171  (band width swr<1.5: ~200-250MHz)5.3 GHz; swr: 1.174  (band width swr<1.5: ~200-250MHz)5.8 GHz; swr: 1.122 (band width swr<1.5: ~200-250MHz)

Conclusion

у загальному заліку найбільш гарний результат на конкретній частоті показує noname "коротун"4.912 GHz swr: 1.089 при цьому ширина каналу з swr<1.5: 150-200MHz, що не є найбільшим показником.

за друге місце максимального показника swr в L або X band, змагається уркаїнський варіант анетни pagoda - Alessandro Pagoda-3 4.9GHz 5.16 GHz swr: 1.137 плюсом його є 140мм виніс

антена Noname 4.9G "lollipop" показує гарну полосу для X band у ~300 MHz з swr < 1.5 5.1 GHz swr: 1.265 (band width swr < 1.5 ~300 MHz)

Skyzone Mushroom 5.0GHz 150mm SMA RHCP - також показує гарну ширину діапазону в 200-250MHz при swr<1.5 як для X, L так і для R band. При цьому всі точки резонансу мають показники swr<1.2

довідкові значення частот розподілених по каналам, вказують на те, що найкращий показник swr не завжди співпадає з табличними значеннями наданими виробниками, тобто маємо дбати про swr саме в точці частоти близькі до табличної

Band L 5362 5399 5436 5473 5510 5547 5584 5621
Band X 4990 5020 5050 5080 5110 5140 5170 5200

Таким чином, серед протестованих антен, Skyzone Mushroom 5.0GHz виглядає найбільш універсальною антеною з гарними показниками swr і діапазоном частот навколо
